Beispiel: BACnet BBMD

Für eine Einführung und Dokumente zum Thema BACnet/IP und zu BBMD siehe BACnet Community - Developer Aids.

Um eine komplexe Netzwerkumgebung zu simulieren, wird ein LANCOM VPN-Router verwendet. Es gibt zwei VLANs zur Trennung der BACnet-Geräte. BACnet-Broadcasts (auch IP / UDP-Broadcasts) an Geräte außerhalb des VLANs werden vom LANCOM VPN-Router verworfen. So können die BACnet-Geräte in einem VLAN nicht direkt mit den BACnet-Geräten im anderen VLAN kommunizieren, sondern benötigen dazu "ihr" BBMD.

Der LANCOM VPN-Router ist so konfiguriert, dass er IP-Routing zwischen den beiden VLANs durchführt. Damit ist sichergestellt, dass die BBMDs über IP "Peer-to-Peer" (P2P) kommunizieren können.

Generell sollte die BBMD-Konfiguration ein " voll verbundener Stern" sein. In diesem speziellen Beispiel ist die BBMD-Konfiguration einfach: die beiden BBMDs müssen sich nur kennen.

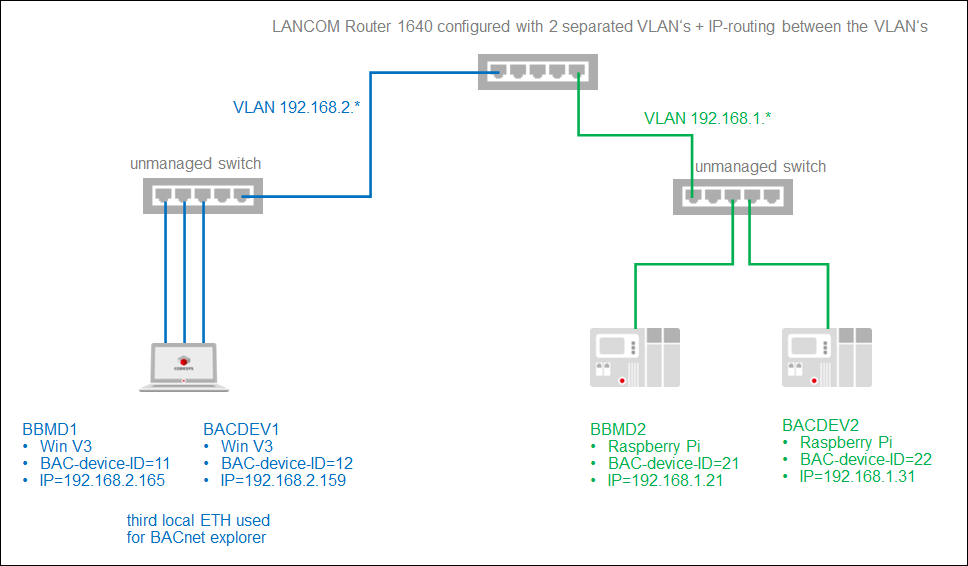

Netzwerkansicht:

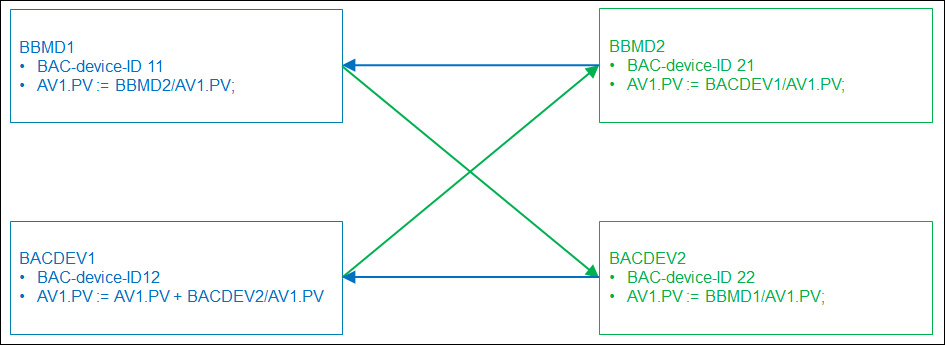

Applikationsansicht:

Um zu demonstrieren, dass die BACnet-Geräte richtig kommunizieren können, führt jedes Gerät einen "Client Read Property" von einem anderen Gerät aus und setzt seinen AV1.PV auf den gelesenen Wert.

Analog_Value[1].Present_Value (kurz : AV1.PV)

BACDEV1 erhöht sein AV1.PV nach erfolgreichem Lesen. So kann man sehen, dass alle BACnet-Geräte Ihr AV1.PV erhöhen, wenn der "Ring" geschlossen (oder nicht unterbrochen) ist.
